| 加工定制：是 | 品牌：天工阀门 | 型号：HQ41X |
| 材质：球墨铸铁 | 连接形式：法兰 | 种类：HQ41X滑道滚球式 |
| 公称通径：DN50-400mm | 适用介质：水 | 压力环境：常压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：气动 |
| 工作温度：常温 | 类型(通道位置)：直动式 | 规格：DN 50-400 |

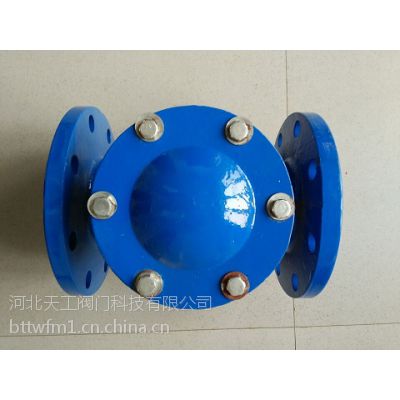

| 滑道滚球式止回阀,采用橡胶包皮滚动球为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声式关闭,不产生水锤.阀体采用全水流通道,流量大,阻力小,水龙头损失比旋启式小50%,水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0～80℃。 |
主要零部件：
| 零 件 名 称 | 材 质 |
| 阀体、阀盖 | 球铁、铸钢 |
| 球架、档板 | 球铁、铸钢 |
| 球 体 | 碳钢包橡胶 |
主要外形尺寸：
| 公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L(mm) | 216 | 241 | 293 | 305 | 381 | 403 | 495 | 622 | 698 | 787 |
| H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
| 连接尺寸 | PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 标准 |
